5"全通径压控测试阀

发布时间:2019-09-26 02:21:23 点击量:407

5"全通径压控测试阀


APR压控地层测试器

APR全通径压控地层测试器是目前使用的最多的全通径压控地层测试器。

一、   工作原理及用途

APR全通径压控地层测试器适用于陆地和海上、直井、定向井和丛式井5"、5-12"、7"、9-58"各种套管井管柱地层测试(DST),不适用于裸眼井管柱地层测试。

这种系列的测试器是以环空压力来操作并下开关阀(压控测试阀)的测试器。它是用管柱将测试器送入井下被测试地层,操作时下放管柱重量,坐封封隔器,使待测试的地层与其他井段隔离,然后再环空加压,打开井下开关阀,让地层流体进入测试管柱,通过加压和释放压力,可以多次的打开和关闭测试开关阀,井下压力计就直接记录下被测试地层温度和压力变化曲线。取出工具后,还可以在取样室中获得最终流动期的地层流体样品。

该系列测试器还可以与油管传输射孔枪联合作业,一次起下工具就可使管柱地层测试与射孔施工同时完成;该系列测试器属于全通大孔径测试工具,还可与测试作业一起进行酸化、压裂、生产测试等综合作业。

APR工具有两种规格:3-78"(99mm)和5"(127mm

DC99GY全通径测试器适用于5"、5-1"套管井。

DC127GY全通径测试器适用于7"、9-58"套管井。

二、管串结构和特点

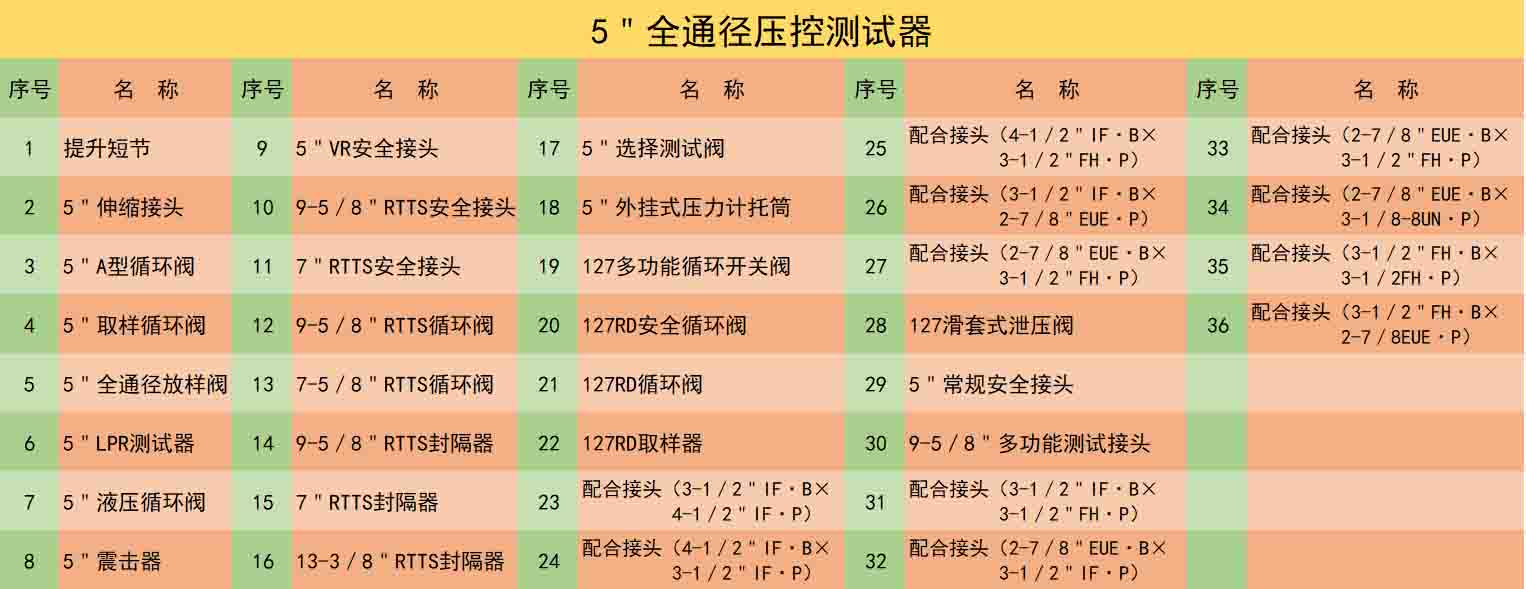

本套测试系统的管串见下图示。它由伸缩接头、压控循环阀、RD安全循环阀、RD循环阀、取样循环阀、全通径放样阀、压控测试阀、液压循环阀、震击器、安全接头、RTTS循环阀、RTTS封隔器、重型筛管、压力计托筒、配合接头等部件零件组成。
